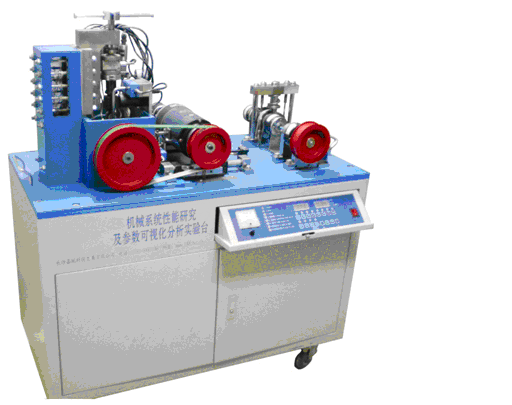

JYJC-B型機械系統集成及參數可視化分析實驗臺

產品簡介： 可設計和拼裝空間和平面安裝的機械傳動系統；利用檢測分析軟件可實時檢測分析機械系統傳動參數，并從其變化規律中對系統的性能、安裝狀況、運行工況進行分析，并由此對系統設計和安裝進行調整；

7x24小時咨詢熱線 13667316246  13606500984

通過微信聯絡

（特別說明：長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產，以下為實驗設備基礎參數，如需定制請電話聯系）

一、主要技術參數

        ①直流電機功率：600W；

        ②工作轉速：0-800 rpm；

        ③最大允許加載力200kg

        ④外形尺寸：1150×750×550mm

        ⑤重量：340kg

        ⑥直線位移傳感器一個：WYDC-200L，量程L=200mm，精度：0.5%；

        ⑦光柵角位移傳感器參數3個：GFJ-7-5V/1000P   1000柵/轉；

        ⑧測力傳感器參數2個：額定量程10 kg，可超載50％，精度0.1％；

二、基本配置：

        ①采用直⑧流調速電機，其動力輸出端可聯接帶、鏈聯軸器等，另一端聯接光柵角位移傳感器，其圓周方向有測力傳感器，可檢測動力輸出的扭矩和速度；

        ②帶傳動：雙槽主動帶輪一個D=90，

三角帶輪D₁=80 D₂=120，

三角皮帶A-660、A-800、A-630、A-960、A-1000、A-1100；

        ③鏈傳動：Z₁=20，Z₂=25

套筒滾子鏈08B-1×52、08B-1×66、08B-1×80、08B-1×88

 帶輪、鏈輪在軸上的安裝方式采用了直聯式和過渡聯接兩種方式；

        ④聯軸器： 彈性柱銷聯軸器：  聯接孔徑為φ18，

撓性爪型聯軸器：   聯接孔徑為φ18，

滾子鏈聯軸器：     聯接孔徑為φ18，

單叉鉸鏈聯軸器：   聯接孔徑為φ18，

雙叉鉸鏈聯軸器：   聯接孔徑為φ18；

        ⑤離合器：采用DLYO-5A型牙嵌電磁離合器，外裝雙槽皮帶輪（D₂=173mm），其兩端軸伸可聯接；

        ⑥減速器：圓柱齒輪減速器H₁=72.5，H₂=88.5，i=1：10，

蝸輪減速器H=40， i=1：10，

擺線針輪減速器H=60，i=1：11，

雙入、雙出軸整體萬能型；

        ⑦執行件拆裝平臺：

           a：由六根橫梁及兩塊側板組成，橫梁之間間距可在側板上輕松調整，可形成四層安裝空間，執行件均可在橫梁上安裝，橫梁兩端加工有裝入孔，鉸鏈可直接通過此孔插入橫梁安裝槽

           b：曲柄有兩種：一種采用鉸接形式，曲柄長在30-60mm范圍內有級可調；另一種采用固定支承座與橫梁連結形式，曲柄長在30-50mm范圍內無級可調；

           c：齒輪齒條機構：采用整體結構，主動齒輪的擺角可調，齒輪齒數Z₁=100，齒條齒數Z₂=66

        ⑧測試數據采集箱1個、配套教學專用軟件一套、隨機工具一套、機罩一個。

三、實驗內容

        ①實驗臺由傳動系統平臺及執行件平臺兩部分構成，兩部分均可裝拆，進行機械系統設計。

        ②在傳動平臺上可測試并繪制在不同的工況下每個機械傳動裝置的速比、轉矩、效率實時變化曲線；

        ③利用配套軟件可檢測執行件平臺各種活動構件的位移、速度和加速度，并通過計算機顯示運動曲線；通過對構件運動曲線的分析可了解機構運動規律及機構運動狀況，進而對機構進行重新設計與裝配調整；

        ④運用配套軟件對執行件平臺的機構運動進行虛擬設計與仿真分析實驗：利用本實驗臺提供的軟件平臺對機構運動進行虛擬設計和運動仿真，除該軟件提供的內容以外，使用者可自己進行運動數據處理和II級桿組虛擬設計與運動仿真實踐。

        ⑤課外活動中的機構創新實驗：利用該機械平臺使用者可自行設計增添構件拼裝新的機構。

四、性能特點：

①可設計和拼裝空間和平面安裝的機械傳動系統；

②傳動部件模塊化設計便于安裝；

③傳動部件庫種類齊全，可使學生對傳動形式較全面的認識；

④利用檢測分析軟件可實時檢測分析機械系統傳動參數，并從其變化規律中對系統的性能、安裝狀況、運行工況進行分析，并由此對系統設計和安裝進行調整。

⑤教學軟件為學生提供了實驗背景說明和實驗臺介紹，具有多媒體教學功能。

⑥可利用分析軟件的開放平臺，使用者可自行數據處理。

⑦本實驗臺的電機調速可通過軟件控制調節，無須手動調節

⑧實驗臺采用下拉式控制面板、液晶顯示，顯示數據穩定、可靠。

⑨計算機全程控制（全自動）或手動控制設備的啟停、加減速、數據采集，實時顯示運動參數和變化曲線，數據可生成EXCEL表格、可保存、打印、遠程轉輸?shù)取?

五、檢測控制系統及教學分析軟件內容和特點：

  ①檢測控制系統以AVR系列單片機組為核心，配有放大、濾波、抗干擾電路實現數據采集、放大、初步處理和數據通訊，以及電機控制等功能，該系統利用串口實現數據采集箱和電腦之間的信息通訊；

②該實驗臺教學分析軟件以Vb為開發平臺，包括實驗內容介紹、實驗錄像、參數可視化分析、實驗結果分析等內容；

③可以實時顯示運動參數的實時變化曲線；

④實驗結果可以以文本形式保存，并可在網絡上發送，便于網絡化實驗，使教師可在網上批改作業；

六、造型及表面處理：

①大氣美觀、實物感強、加工精細；

②金屬外露件鍍鉻、其他表面防銹處理加噴塑

③塑表面平整、光滑清、清潔無劃痕和脫落斑點。
